PS5 Sicherungen: Fuse-Liste & Werte für EDM-010,020,030,033 & 040
In diesem Artikel werfen wir einen gezielten Blick auf die Sicherungen der PS5-Mainboards (EDM-010 bis EDM-040) und stellen sie übersichtlich in einer board-spezifischen Tabelle dar – inklusive Markierungen, Bauform, Spannungs- und Stromwerten. Du erfährst, wie sich die Fuse-Werte zwischen den Board-Revisionen vergleichen lassen, wie du die aufgedruckten Codes wie „T“, „Y“, „I“ und „O“ richtig einordnest.

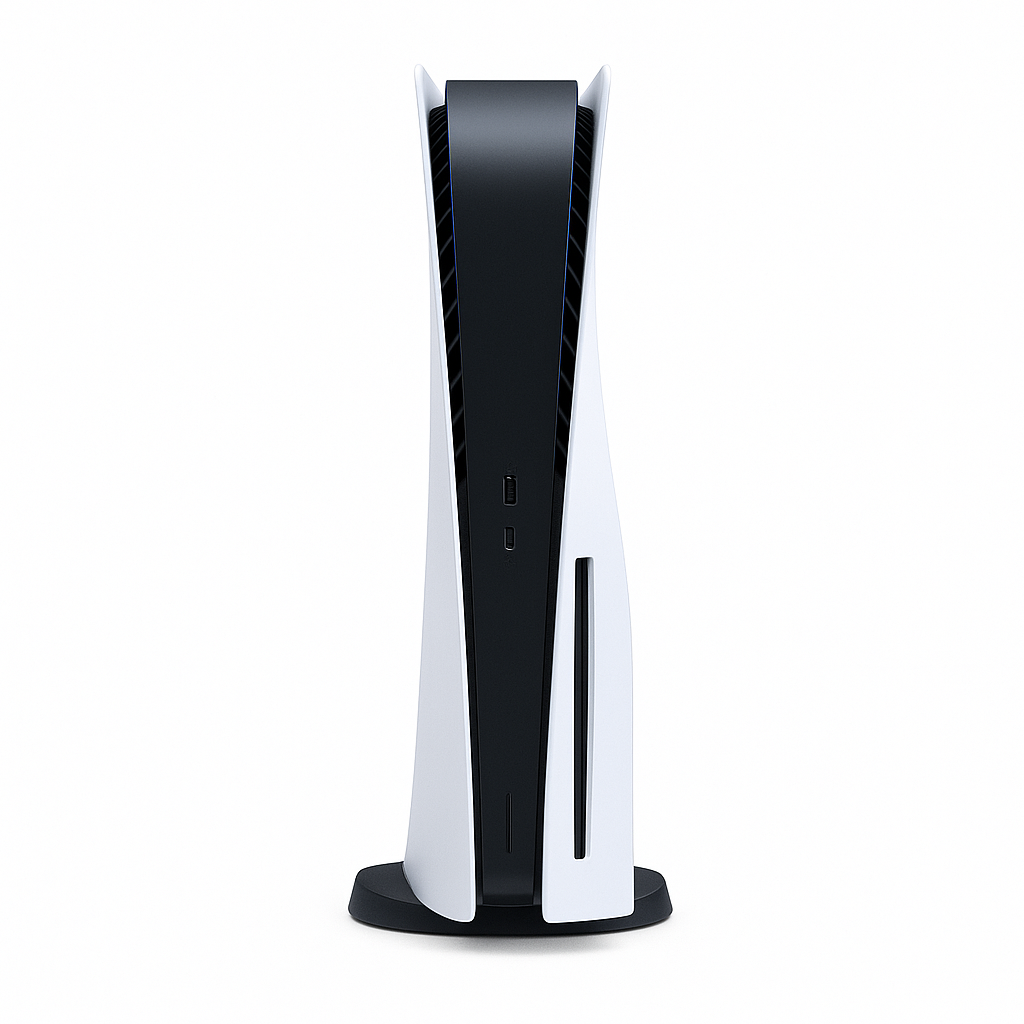

EDM-010 (PS5 Fat – frühes Modell)
| Location | SMD_Size | Max_Voltage_V | Amp_Rating_A | Marking |
|---|---|---|---|---|
| F3501 | 0402 | 24 | 2.5 | Y |
| F5401 | 0402 | 32 | 5.0 | T |
| F5402 | 0402 | 32 | 5.0 | T |
| F7001 | 0402 | 32 | 5.0 | T |
| F7002 | 0402 | 24 | 2.5 | Y |
| F7003 | 0402 | 24 | 2.5 | Y |
| F7501 | 0402 | 24 | 2.5 | Y |
EDM-020 (PS5 Fat – frühes Modell)
| Location | SMD_Size | Max_Voltage_V | Amp_Rating_A | Marking |
|---|---|---|---|---|
| F3501 | 0402 | 32 | 2.5 | O |
| F3502 | 0402 | 32 | 2.5 | O |
| F7001 | 0402 | 32 | 5.0 | - |
| F7002 | 0402 | 24 | 2.5 | Y |
| F7003 | 0402 | 24 | 2.5 | Y |
| F7501 | 0402 | 24 | 2.5 | Y |
EDM-030 (PS5 Fat – überarbeitetes Board)
| Location | SMD_Size | Max_Voltage_V | Amp_Rating_A | Marking |
|---|---|---|---|---|
| F3501 | 0402 | 32 | 2.5 | T |
| F3502 | 0402 | 32 | 2.5 | T |
| F5401 | 0402 | 32 | 2.5 | T |
| F5402 | 0402 | 32 | 2.5 | T |
| F7001 | 0402 | 32 | 5.0 | T |
| F7002 | 0402 | 32 | 5.0 | T |
| F7003 | 0402 | 32 | 5.0 | T |
| F7501 | 0402 | 32 | 5.0 | T |
| F7502 | 0402 | 32 | 5.0 | T |
EDM-033 (PS5 Fat – überarbeitetes Board)
| Location | SMD_Size | Max_Voltage_V | Amp_Rating_A | Marking |
|---|---|---|---|---|
| F3501 | 0402 | 32 | 5.0 | T |
| F3502 | 0402 | 32 | 5.0 | T |
| F5401 | 0402 | 32 | 2.5 | O |
| F5402 | 0402 | 32 | 2.5 | O |
| F7001 | 0402 | 32 | 5.0 | - |
| F7002 | 0402 | 32 | 5.0 | - |
| F7003 | 0402 | 32 | 5.0 | - |
| F7502 | 0402 | 32 | 5.0 | - |
| F7102 | 0402 | 32 | 5.0 | - |
EDM-040 (PS5 Slim)
| Location | SMD_Size | Max_Voltage_V | Amp_Rating_A | Marking |
|---|---|---|---|---|
| F3501 | 0402 | 32 | 5.0 | T |
| F3502 | 0402 | 32 | 2.5 | O |
| F3503 | 0402 | 32 | 5.0 | T |
| F5401 | 0402 | 32 | 3.0 | II |
| F7001 | 0402 | 32 | 5.0 | T |
| F7002 | 0402 | 32 | 5.0 | T |
| F7003 | 0402 | 32 | 5.0 | T |
| F7004 | 0402 | 32 | 5.0 | T |
| F7005 | 0402 | 32 | 5.0 | T |
Merkhilfe
| Markierung | Typische Bedeutung |
|---|---|
| Y | ~2.5A |
| T | 5A |
| O / I / — | Serien-/Hersteller-Code, meist 2.5A oder 5A je nach Board |
