Lenovo ThinkPad T570 Reparatur – SSD-Connector (FPC) abgerissen!

Ein Kunde brachte uns ein Lenovo ThinkPad T570, das keine SSD mehr erkannte. Schnell stellte sich heraus: Der SSD-Connector war komplett abgerissen – der Anschluss fehlte vollständig auf dem Mainboard.

Reparatur: Abgerissener SSD-Connector (FPC)

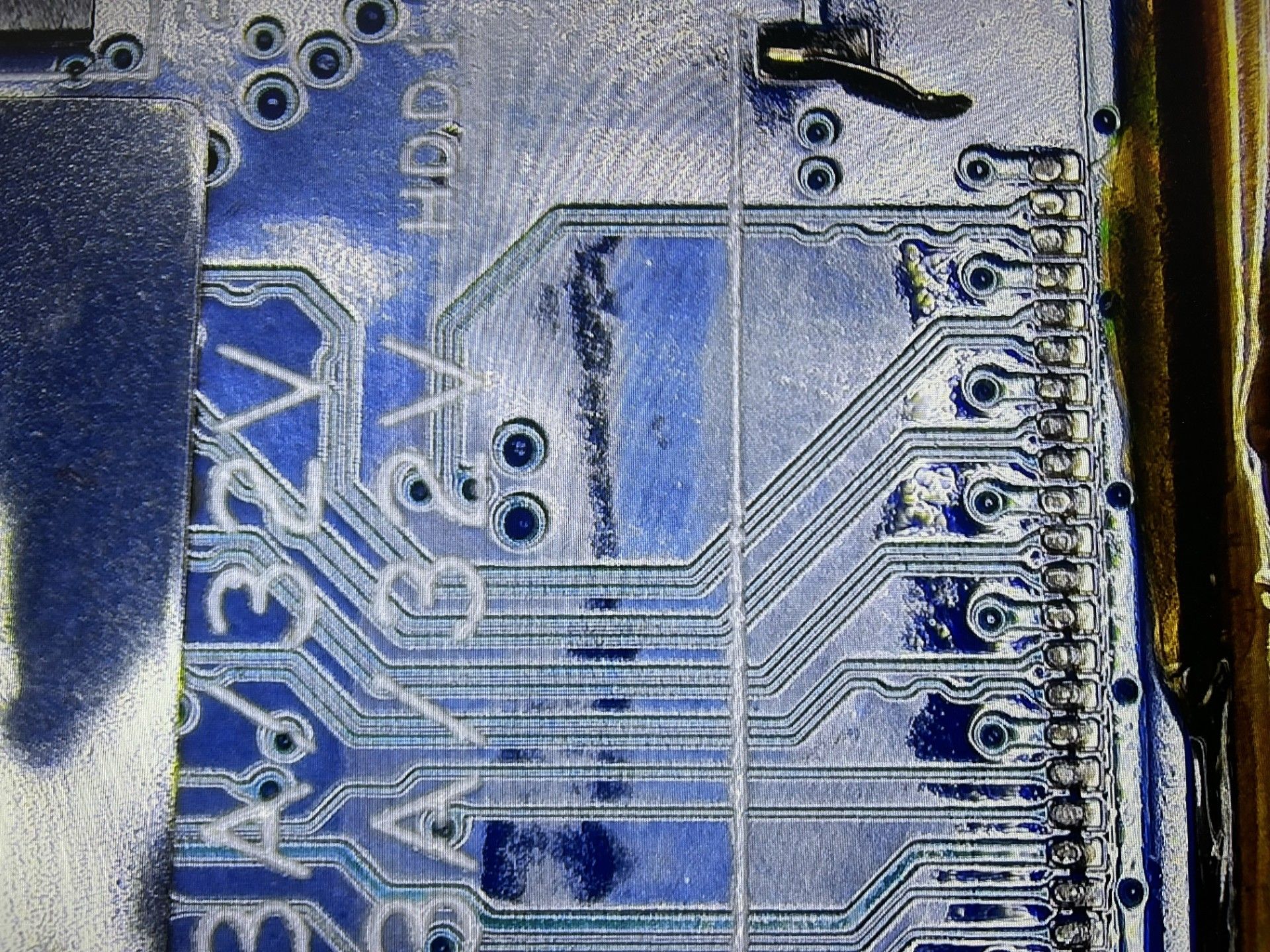

Glück im Unglück: Obwohl der Connector vollständig fehlte, waren die Lötpads unbeschädigt.
Das bedeutet, es gab keine abgerissenen Leiterbahnen – eine gute Ausgangslage für die Reparatur.

Die Pads wurden gründlich gereinigt und vorbereitet. Anschließend konnte ein neuer, passender SSD-Connector exakt positioniert und präzise verlötet werden.

Ergebnis: SSD wieder erkannt

Nach dem Austausch des Connectors wurde die SSD erneut eingesetzt. Das BIOS erkannte sie sofort.

Fazit

Dank des fachgerechten Austauschs des SSD-Connectors konnte das Lenovo ThinkPad T570 schnell wieder in Betrieb genommen werden. Ohne aufwendigen Mainboard-Tausch ließ sich das Gerät retten – für den Kunden eine kostengünstige und nachhaltige Lösung, die den Laptop wieder zuverlässig nutzbar macht.
