TC Helicon Voicelive 3 Reparatur - Kurzschluss und Audiobuchse

Ein Kunde brachte kürzlich ein Helicon VoiceLive 3 zur Reparatur – ein beliebtes Effektgerät für Sänger:innen und Gitarrist:innen. Doch dieses Exemplar war komplett tot: kein Licht, kein Ton, kein Lebenszeichen.

Fehlerbild: Gerät lässt sich nicht einschalten

Das Gerät reagierte auf nichts – kein Einschalten möglich, keine LED, kein Display. Verdacht: interner Kurzschluss.

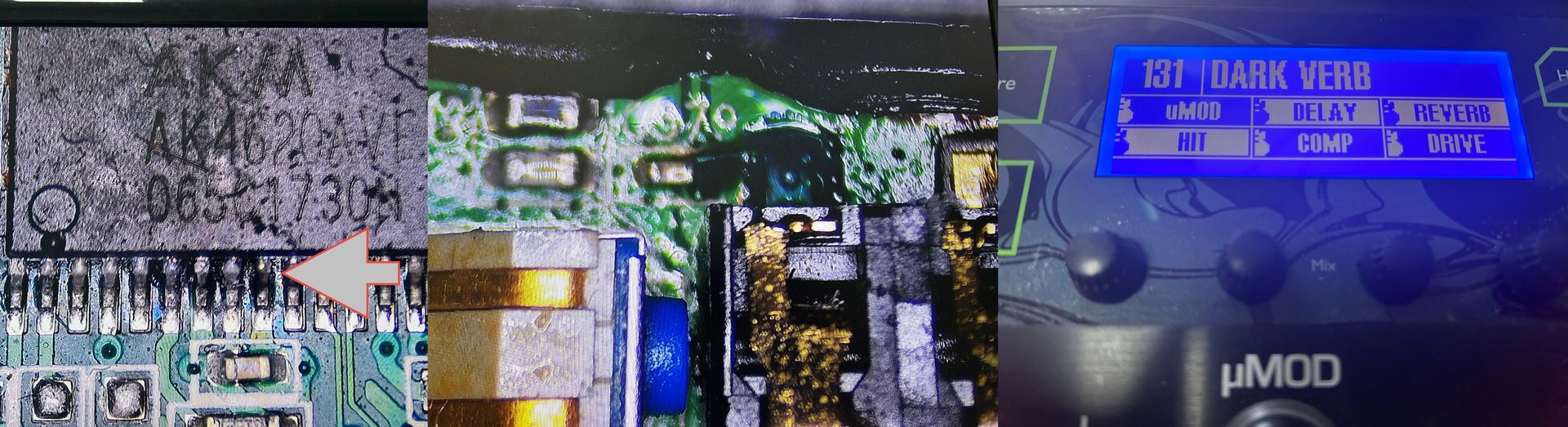

Nach dem Öffnen war schnell klar: Der Audio-Codec war durchgebrannt. Auf der Platine war ein sichtbarer Hitzeschaden am IC, der beim Messen sofort einen Kurzschluss gegen Masse zeigte.

Ein defekter Audio-Codec kann durchaus das komplette Gerät lahmlegen.

Austausch des Audio-Codecs ICs

Der durchgebrannte Audio Codec-IC wurde vorsichtig mit Heißluft entfernt, die Pads gereinigt und auf Schäden geprüft. Eine Leiterbahn wurde beschädigt und musste wiederhergestellt werden. Anschließend wurde ein kompatibler Ersatz-IC präzise neu verlötet. Nach dem Austausch konnte das Gerät wieder eingeschaltet werden – die Grundfunktion war damit wiederhergestellt.

Folgeproblem: Selbstversuch mit beschädigter Leiterbahn

Zusätzlich hatte der Kunde vorab versucht, eine defekte Audiobuchse selbst zu tauschen. Leider wurde dabei eine Leiterbahn auf der Platine abgerissen – ein häufiger Schaden bei unerfahrenem Entlöten.

Die unterbrochene Verbindung wurde von mir mit einer Drahtbrücke unter dem Mikroskop rekonstruiert. Anschließend wurde die Buchse fachgerecht eingelötet und die Signalverbindung wiederhergestellt.
